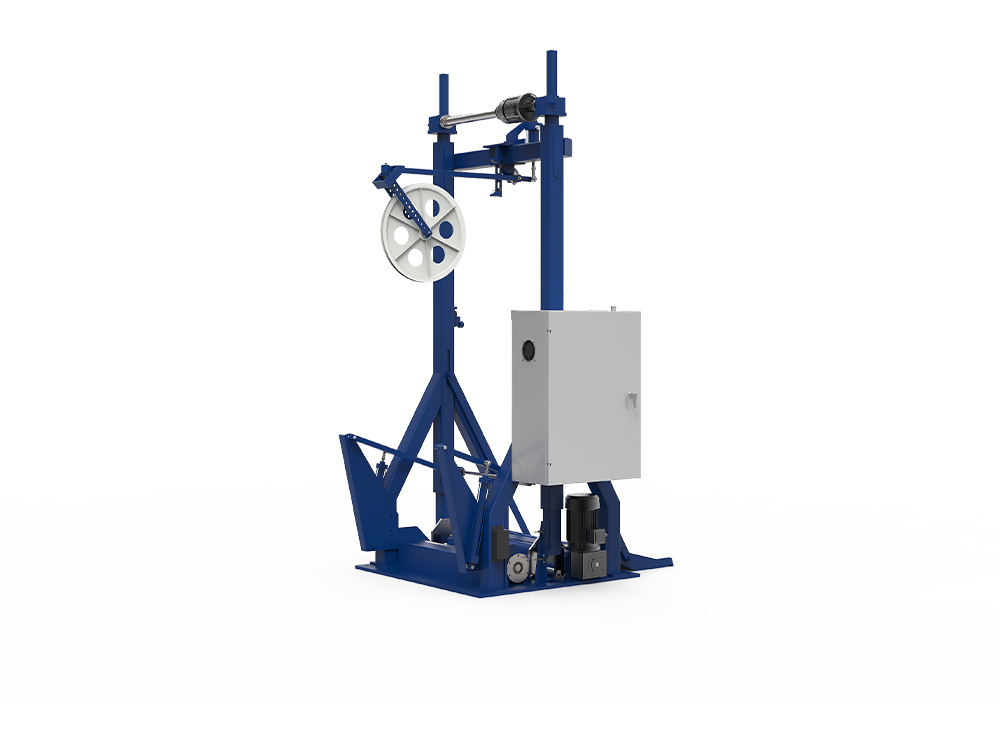

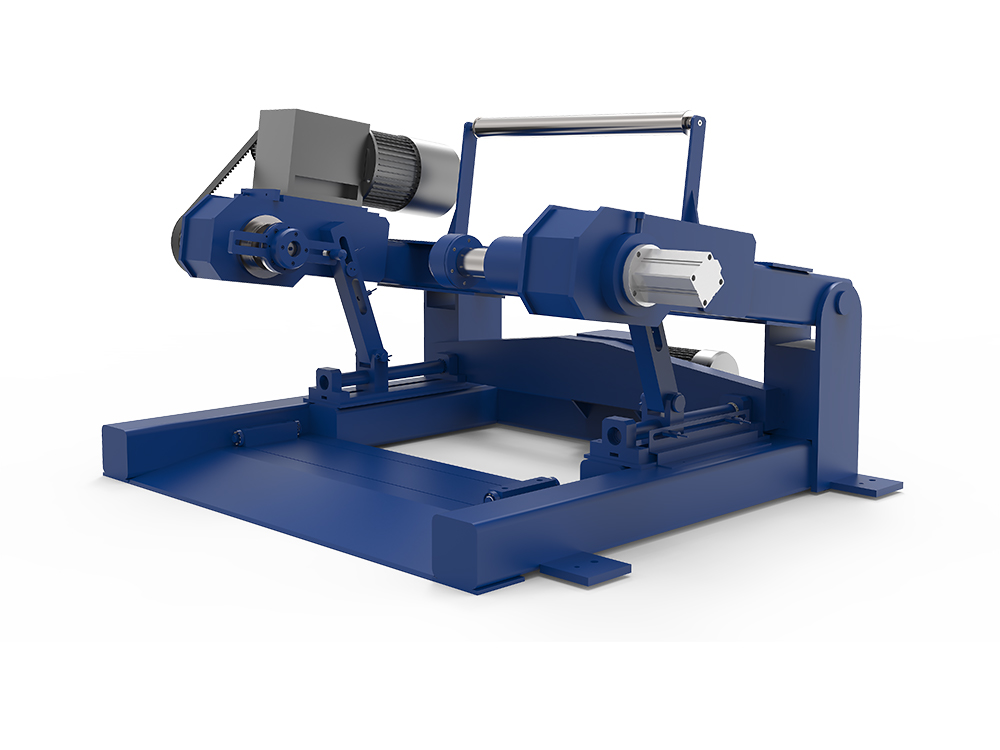

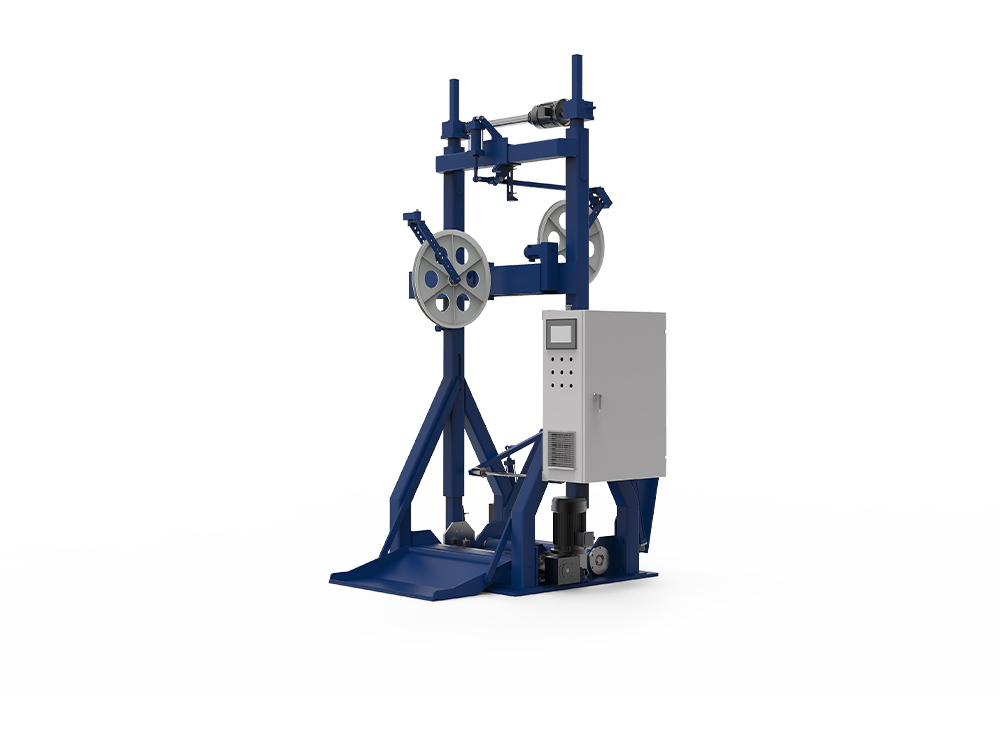

Mesin Pembayaran & Pengambilan Kabel

Apa saja komponen struktur utama a Mesin Pembayaran & Pengambilan Kabel ?

Komponen Struktural Inti dari Mesin Pembayaran & Pengambilan Kabel:

1. Rangka dan Basis Semua Baja Berkekuatan Tinggi: Memanfaatkan kombinasi pelat baja yang ditekuk dan dilas serta pipa baja persegi panjang, rangka mengalami perawatan penuaan untuk memastikan kekakuan dan daya tahan.

Basisnya dilengkapi pelat dasar yang diperkuat dengan bantalan anti selip, yang secara efektif menahan benturan dan getaran selama pengoperasian.

2. Sistem Tenaga dan Transmisi: Penggerak utama menggunakan kontrol motor AC loop tertutup dengan pengaturan kecepatan konverter frekuensi, mencapai penyesuaian tegangan dinamis dari 10-500N.

Transmisinya menggunakan girboks presisi tinggi atau peredam gigi yang diperkeras, menghasilkan torsi tinggi dan putaran drum dengan kebisingan rendah.

3. Unit Kontrol dan Pengukuran Ketegangan: Menggunakan sensor tegangan loop tertutup dan kontrol PLC, unit ini mencapai pemantauan tegangan waktu nyata dan kompensasi otomatis, memastikan belitan seragam dan tegangan stabil.

Mendukung ukuran spul dari ϕ500-ϕ1250mm, kompatibel dengan bahan konduktor tembaga, aluminium, dan komposit.

4. Mekanisme Drum dan Pemutaran Ulang
Desain drum ganda, dilengkapi dengan struktur slot buka dan tutup tanpa poros, memungkinkan pemuatan dan pembongkaran drum tanpa memerlukan derek.

Mekanisme pemuatan/pembongkaran drum otomatis, bersama dengan PLC, memungkinkan pengoperasian terus menerus 24 jam, sehingga secara signifikan mengurangi waktu pemutaran ulang.

5. Kabinet Pengendali dan HMI
Memanfaatkan konverter frekuensi Siemens/Danfoss dan layar sentuh, alat ini mendukung pengaturan parameter, tampilan kesalahan, dan pemantauan jarak jauh.

Bagaimana cara mencapai fungsi pemutaran ulang yang cepat dan otomatis?

Jalur Implementasi untuk Fungsi Pemutaran Ulang Cepat dan Otomatis

1. Slot Pembukaan dan Penutupan Tanpa Poros dan Tata Letak Silang Drum Ganda
Struktur slot pembukaan dan penutupan tanpa poros, dikombinasikan dengan tata letak drum ganda yang bersilangan, memungkinkan geser masuk dan keluar drum dengan cepat tanpa memerlukan peralatan pengangkat tambahan.

2. Mekanisme Bongkar Muat Drum Otomatis
Melalui platform pengangkat hidrolik atau pneumatik, bersama dengan rel pemandu pemosisian, mekanisme ini mencapai cengkeraman, pemosisian, dan penguncian drum secara otomatis, sehingga menyelesaikan "perubahan pemutaran ulang dalam satu klik".

Perangkat ini sepenuhnya terintegrasi dengan PLC, secara otomatis mengkalibrasi parameter ketegangan setelah perubahan gulungan untuk memastikan gulungan berikutnya segera memasuki kondisi produksi yang stabil.

3. Pengoperasian Kolaboratif PLC dan Kontrol Loop Tertutup
Perintah perubahan roll dikeluarkan oleh PLC. Sistem secara otomatis berhenti memutar, mengganti penggerak, mengkalibrasi tegangan, dan memulai gulungan baru.

Dengan memantau sensor posisi gulungan secara real time, keselarasan yang tepat selama proses penggantian gulungan dapat dipastikan, menghindari fluktuasi tegangan yang disebabkan oleh kesalahan.

4. Contoh Keuntungan dalam Waktu Perubahan Roll
Setelah mengadopsi solusi otomatisasi di atas, waktu pergantian gulungan dapat dipersingkat dari biasanya 10-15 menit menjadi 2-3 menit, sehingga mencapai pengoperasian berkelanjutan 24 jam yang efisien.

Bagaimana langkah-langkah perlindungan keselamatan alat berat dikonfigurasi?

Skema Konfigurasi Tindakan Perlindungan Keamanan Mesin

1. Perlindungan Kelebihan Beban dan Peringatan Kesalahan
Bingkai memiliki perangkat perlindungan beban berlebih bawaan, yang, bersama dengan sensor tegangan, memantau secara real time. Jika beban melebihi kisaran yang ditetapkan, mesin secara otomatis berhenti dan alarm terpicu.

Kabinet kontrol dilengkapi dengan lampu indikator kesalahan serta alarm suara dan visual, sehingga operator dapat mendeteksi dan menangani kelainan dengan segera.

2. Berhenti Darurat dan Interlock Pintu Pengaman
Dilengkapi dengan tombol E-Stop yang terletak di posisi penting pada panel kontrol dan bodi mesin, memenuhi standar keselamatan IEC 60204-1.

Pintu pengaman atau penutup pelindung dilengkapi dengan sakelar interlock; sistem secara otomatis menghentikan pengoperasian ketika pintu tidak ditutup, mencegah personel memasuki area berbahaya secara tidak sengaja.

3. Sistem Pengereman Pneumatik/Hidrolik
Memanfaatkan katup rem pneumatik untuk pengereman cepat selama penghentian atau penghentian darurat, mencegah cedera sekunder yang disebabkan oleh rotasi inersia drum.

4. Pemeliharaan Peringatan Dini dan Pemeriksaan Berkala

PLC mencatat waktu pengoperasian dan suhu komponen penting, secara otomatis meminta pemeliharaan ketika ambang batas yang telah ditentukan tercapai.

Desain modular memfasilitasi penggantian suku cadang yang aus dengan cepat, sehingga mengurangi waktu henti pemeliharaan.

Pertanyaan yang Sering Diajukan (FAQ)
Q1: Apa fungsi inti dari Mesin Pembayaran & Pengambilan Kabel?

A: Peralatan ini digunakan untuk melepas gulungan kabel (pay-off) dan memutar ulang (take-up), mencapai kontrol tegangan presisi tinggi, pemosisian otomatis, dan kemampuan beradaptasi terhadap berbagai diameter gulungan. Ini banyak digunakan dalam proses wire stranding, ekstrusi, selubung, dan pelindung.

Q2: Jenis kabel apa yang cocok untuk mesin Pay-Off & Take-Up?
A: Cocok untuk berbagai spesifikasi kabel serat optik, listrik, komunikasi, dan industri khusus; ia dapat menangani gulungan ukuran besar dengan diameter dari 0,5 mm hingga 60 mm dan diameter gulungan dari 800 mm hingga 1700 mm.

Q3: Industri apa saja yang dilayaninya?
A:Kabel, serat optik, pemrosesan plastik, dan industri mesin non-standar khusus lainnya.
Q4: Apa metode penggerak utama untuk peralatan tersebut?

A: Penggerak listrik, penggerak hidrolik, atau penggerak pneumatik, yang dapat dipilih sesuai kebutuhan.
